Laitteistopiirien suunnittelussa virheet ovat väistämättömiä. Tässä on luettelo viidestä yleisimmästä piirilevysuunnittelun suunnitteluongelmasta ja vastaavista vastatoimista.
1. Pin-virhe
Sarjan lineaarisäädetyt teholähteet ovat halvempia kuin hakkuriteholähteet, mutta ne ovat vähemmän tehokkaita muuntamaan sähköenergiaa. Usein monet insinöörit päättävät käyttää lineaarisia säänneltyjä virtalähteitä käytön helppouden ja alhaisten kustannusten vuoksi.
On kuitenkin huomioitava, että vaikka se on helppokäyttöinen, se kuluttaa paljon virtaa ja aiheuttaa paljon lämmön leviämistä. Sitä vastoin kytkentävirtalähteet ovat rakenteeltaan monimutkaisia, mutta tehokkaampia.
On kuitenkin huomattava, että joidenkin säänneltyjen teholähteiden lähtönastat eivät välttämättä ole yhteensopivia keskenään, joten sinun on vahvistettava asiaankuuluvat nastamäärittelyt sirun käsikirjasta ennen johdotusta.
2. Johdotusvirheet
Suunnittelun ja johdotuksen väliset vertailuerot ovat suurin syy virheisiin piirilevyn suunnittelun loppuvaiheissa. Joten monet asiat on tarkistettava uudelleen.
Esimerkiksi laitteen koko, läpivientien laatu, tyynyn koko ja tarkistustaso. Lyhyesti sanottuna se on tarkistettava kahdesti suunnittelukaaviota vastaan.
3. Korroosioloukut
Korroosioloukku voi muodostua, kun piirilevyn johtimien välinen kulma on liian pieni (akuutti kulma).
Nämä terävät kulmat voivat jäädä kiinni piirilevyn korroosiovaiheen aikana, ja ne voivat johtaa siihen, että kuparikerrostumasta poistuu enemmän kuparia, mikä muodostaa tukoksen tai loukun.
Myöhemmin johdot voivat katketa ja muodostaa avoimen piirin. Nykyaikaiset tuotantoprosessit valoherkän korroosioliuoksen käytön ansiosta tämä korroosioloukkuilmiö on vähentynyt huomattavasti.

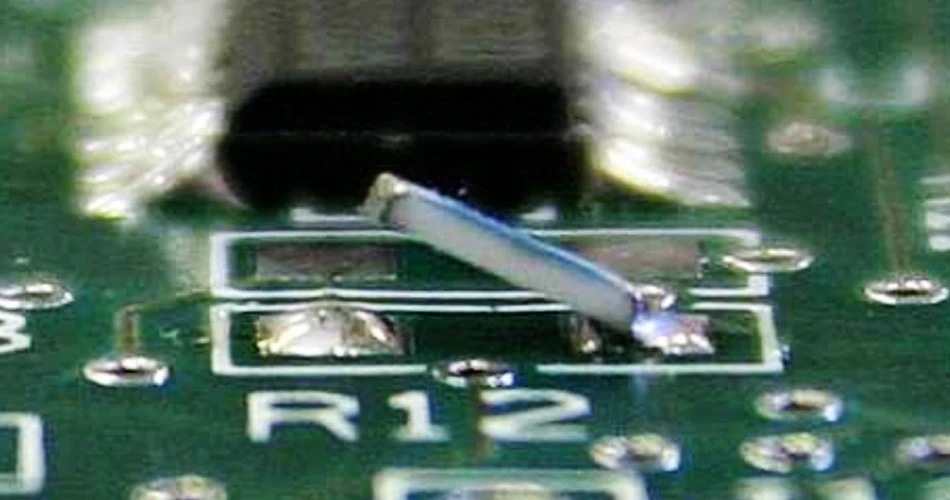

4. Lite-monumenttilaitteet
Kun juotetaan pieniä pinta-asennettavia laitteita uudelleenvirtausprosessilla, juote tunkeutuu laitteeseen muodostaen yksipäisen loimen, joka tunnetaan yleisesti "monoliittina".
Tämä ilmiö johtuu usein epäsymmetrisistä johdotuskuvioista, mikä johtaa epätasaiseen lämmön leviämiseen laitteen tyynyjen välillä. Oikean DFM-tarkastuksen käyttö voi auttaa lievittämään tätä ilmiötä.
5. Johdon leveys
Kun piirilevyjohtojen virta ylittää 500 mA, PCB:n ensimmäisen johdon halkaisija näyttää olevan kapasiteetin alapuolella. Tavallisella paksuudella ja leveydellä piirilevyn pintajohdot kulkevat enemmän virtaa kuin monikerroksisen piirilevyn sisäiset johtimet. Tämä johtuu siitä, että pintajohdot voivat hajauttaa lämpöä ilmavirran kautta.
Langan leveys liittyy myös kuparikalvon paksuuteen siinä kerroksessa, jossa se sijaitsee. Useimmat piirilevyjen valmistajat antavat sinun valita kuparifolion paksuudesta 0,5 oz/sq.ft - 2,5 oz/sq.ft.
