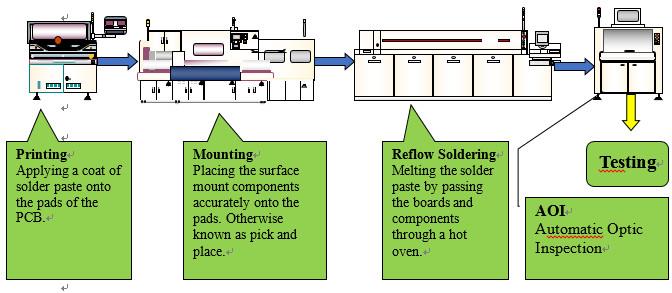

SMT edustaa Surface Mount -teknologiaa, koko tekniikkaa, jolla pinta-asennuskomponentit kiinnitetään ja juotetaan piirilevylle tai piirilevylle. Todellinen prosessi on tiivistetty alla:
Ensinnäkin, PCB-stensiili on kohdistettu levyjen pinnalle ja juotospasta levitetään kaavinta käyttäen sen varmistamiseksi, että tyynyt on päällystetty yhtenäisellä ja kontrolloidulla määrällä juotepasta.
Toiseksi komponenttien kiinnittäminen ja sijoittaminen koneen tai kädensijan avulla asennetaan levykkeisiin niiden paikoissa. Märkä juotepastat toimivat väliaikaisina liimoina, mutta on edelleen tärkeää varmistaa, että levyt siirretään varovasti, jotta vältytään väärin.
Kolmanneksi levyt kulkevat uunin läpi, joka altistaa levyt infrapunasäteilylle, sulattaa juotepastan ja muodostaa juotosliitoksia.
Sitten levyt johdetaan AOI-koneen tai automaattisen optisen tarkastuslaitteen läpi, joka suorittaa useita laatuluokkia visuaalisesti, kuten komponenttien kohdistus ja juotesillojen tarkastus. Tämän jälkeen levyt jatkavat testausta.
1980-luvulla SMT- tuotantoteknologia kehittyi entistä tarkemmin ja sitä käytetään laajalti massatuotannossa. Kustannusten vähenemisen ja teknisen suorituskyvyn parantamisen myötä saavutettiin kehittyneempiä mutta taloudellisempia laitteita. Pinta-asennusteknologialla on lukuisia etuja, ei rajoitettu laitteiden määrän vähentämiseen, kuten parempaan suorituskykyyn, parempaan toimivuuteen ja alhaisempiin kustannuksiin. Siksi SMT toi mukanaan uuden sukupolven elektronisen kokoonpanoteknologian, jota käytetään laajasti ilmailun, viestinnän, autoteollisuuden ja lääketieteellisen elektroniikan sovelluksissa kotitalouskoneisiin ja muihin aloihin.
SMD on lyhenne pinta-asennustarvikkeista, laite, joka on koottu pinta-asennuskomponenttien ja -tekniikan avulla. Varhaisvaiheessa SMD juotettiin käsin käsin. Sitten ensimmäinen keräys- ja paikannuskoneiden erä pystyi käsittelemään vain muutamia yksinkertaisia komponentteja. Monimutkaisempia ja pienempiä komponentteja oli vielä asetettava käsin.
Artikkeli Internetistä, jos jokin rikkomisesta on otettu yhteyttä, ota yhteyttä.
