Huolimatta elämästä maailmassa, joka on täynnä elektroniikkalaitteita, elektroniikka säilyttää edelleen mysteerin verhon. Elektronisten hankkeiden toimintamekanismit näyttävät niin abstraktilta, koska mikään ei näytä toimivan pienoisohjelmien tekemiseen. Ilman liikkuvia hammaspyöriä, akseleita ja vastaavia ei painettu piirilevyllä ole mitään visuaalisesti. Et voi nähdä nykyistä virtaavaa, vain sen tuloksia. Siten elektroniikan valmistaminen harrastuksena tuntuu pelottavalta tavalta monille mahdollisille elektroniikkahankkeille. Rakentaminen jotakin ilman täydellistä ymmärrystä sen taustalla olevasta teoriasta on käsittämätöntä.
Todellisuudessa on kuitenkin mahdollista rakentaa hankkeita, jotka eivät ymmärrä sen taustalla olevaa teoriaa. Elektroniikkateorian tuntemus osoittautuu hyödyllisemmäksi, mutta se ei ole olennainen osa yksinkertaisten mutta hyödyllisten hankkeiden rakentamista. Hyvä tapa päästä alkuun on tutustua ensin piirilevyllä käytettäviin komponentteihin ja niiden toimintoihin.
Painettu piirilevy - kaupunki, joka ei koskaan nuku
Eikö tämä ilmakuva New Yorkista muistuta sinua painetuista piirilevyistä? Samoin kuin kaupungit toimivat, piirilevyn komponentit toimivat yhdessä muodostaakseen täydellisen järjestelmän laitteidemme tehostamiseksi. Kun olet ajatellut näitä linjoja, ajatus siitä, että PCB: ssä on niin monta eri komponenttia, ei enää näytä olevan liian vieras idea. Jotta voit aloittaa toimintamme, esittelemme 15 yleisesti käytettyä elektronista komponenttia, jotka on asennettu painetuille piirilevyille!
1. Vastukset
Aksiaalivastukset ja niiden värilliset vastusvärikoodit Vastukset ovat yksi yleisimmin käytetyistä PCB-komponenteista ja ne ovat luultavasti yksinkertaisimpia ymmärtää. Niiden tehtävänä on vastustaa virran virtausta hajottamalla sähköä lämmönä. Ne tulevat monenlaisista eri materiaaleista, jotka on valmistettu erilaisista materiaaleista, mutta harrastajalle tunnetuin klassinen vastus on "aksiaaliset" vastukset, joissa on johdot molemmissa pitkissä päissä ja runko on merkitty värillisillä renkailla. Nämä renkaat ovat koodi, joka osoittaa niiden vastusarvon. Jos et ole varma siitä, miten tehdä niin, tutustu artikkeliimme, joka koskee vastuksen värikoodien salausta !
2. Kondensaattorit

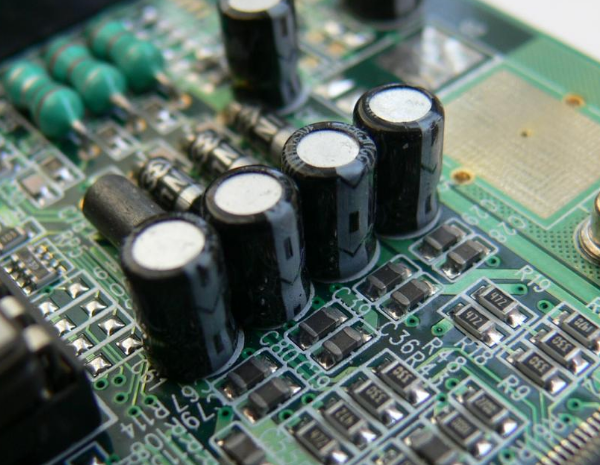

Piirilevylle asennetut säteittäiset elektrolyyttikondensaattorit Kondensaattorit ovat seuraava yleisimpiä komponentteja, jotka löydät PCB: stä, ja ne ovat yleensä vain vastusten yli. Kondensaattorien tehtävänä on pitää tilapäisesti sähkövaraus ja vapauttaa se aina, kun tarvitaan enemmän tehoa muualla piirissä. Tyypillisesti se tekee tämän keräämällä vastakkaiset varaukset kahdella johtavalla kerroksella, jotka on erotettu eristävällä tai dielektrisellä materiaalilla. Kondensaattorit luokitellaan usein johtimen tai dielektrisen materiaalin mukaan, mikä saa aikaan monenlaisia tyyppejä, joilla on vaihtelevia ominaisuuksia korkean kapasitanssin elektrolyyttikondensaattoreista, monipuolisista polymeerikondensaattoreista vakaampiin keraamisiin levykondensaattoreihin. Joillakin on samanlaisia kuin aksiaaliset vastukset, mutta klassinen kondensaattori on säteittäinen tyyli, jossa kaksi johtoa ulottuu samasta päästä.
3. Induktorit
Erilaiset induktorit (lähde: eeweb)
Induktorit ovat viimeisiä lineaaristen passiivisten komponenttien ryhmässä sekä vastukset ja kondensaattorit. Kondensaattoreiden tavoin ne myös tallentavat energiaa, mutta sähköstaattisen energian varastoinnin sijaan induktorit tallentavat energiaa magneettikentän muodossa, joka synnyttää, kun virta virtaa niiden läpi. Yksinkertaisin induktori on lanka. Mitä suurempi käämien lukumäärä, sitä suurempi magneettikenttä ja siten induktanssi. Saatat löytää ne käärittyyn magneettisen ytimen ympärille, joka on monenlaisia. Tämä pyrkii vahvistamaan magneettikenttää oleellisesti ja siten varastoitua energiaa. Induktoreita käytetään usein suodattamaan tai estämään tiettyjä signaaleja, esimerkiksi estämään häiriöitä radiolaitteissa tai käytettäväksi kondensaattoreiden kanssa vaihtosignaalien käsittelemiseksi kytketyssä tilassa.
4. Potentiometrit
Potentiometrit ovat muuttuvan vastuksen muoto. Ne ovat yleisesti saatavilla pyörivissä ja lineaarisissa tyypeissä. Pyörivä potentiometrin nuppi kiertämällä vastus vaihtelee, kun liukukosketinta siirretään puolipyöreän vastuksen yli. Klassinen esimerkki pyörivistä potentiometreistä on äänenvoimakkuuden säädin radioissa, joissa pyörivä potentiometri ohjaa vahvistimen virran määrää. Lineaarinen potentiometri on sama, paitsi että vastus vaihtelee siirtämällä vastuksen liukukosketinta lineaarisesti. Ne ovat suuria, kun kentässä tarvitaan hienosäätöä.
5. Muuntajat
Erilaisia muuntajia Muuntajien tehtävänä on siirtää sähköenergiaa yhdestä piiristä toiseen, jolloin jännite kasvaa tai laskee. Voit sanoa, että jännite muuttuu. Samoin kuin induktorit, ne koostuvat pehmeästä rautasydämestä, jonka ympärillä on vähintään kaksi kelaa, jotka on kääritty sen ympärille - ensimmäisen tai lähdepiirin primäärikäämi ja sekundaarikelan piiriin, jossa energia siirretään. Olet ehkä nähnyt suuria teollisia muuntajia telegrafiikkapylväissä; nämä asteikot pienentävät yleislähetysjohtojen jännitettä, tyypillisesti useita satoja tuhatta volttia, muutamaan sadaan volttiin, joita tavallisesti tarvitaan kotitalouskäyttöön.
6. Diodit
Pidempi johto osoittaa anodin läpimenevän LED-laitteen kautta Samoin kuin yksisuuntainen katu, diodi on laite, joka sallii virran virrata vain yhteen suuntaan, anodista (+) katodiin (-). Tämä tapahtuu siten, että toisessa suunnassa on nolla-vastus ja suuri vastus. Tätä ominaisuutta voidaan käyttää estämään virran virtaaminen väärään suuntaan, mikä voi aiheuttaa vaurioita. Suosituin diodi harrastajien kanssa on valoa lähettävä diodi tai LED. Kuten nimen ensimmäinen osa viittaa, heidät käytetään säteilemään valoa, mutta jokainen, joka on yrittänyt juottaa, tietää, se on diodi, joten on tärkeää saada suunta oikein, muuten LED ei syty .
7. Transistorit
Yksilöllisesti pakattu Bipolar Junction Transistors (BJT) Transistoreja pidetään nykyaikaisen elektroniikan perusrakenteina. Yhdessä IC-sirussa on useita miljardeja. Mutta transistorit ovat yksinkertaisesti vahvistimia ja elektronisia kytkimiä. Ne tulevat monenlaisiksi, ja bipolaarinen transistori on yleisin tyyppi. Ne voidaan luokitella edelleen NPN- ja PNP-versioihin. Bipolaarisissa transistoreissa on 3 nastaa - pohja, kerääjä ja emitteri. NPN-tyypille, kun virta (yleensä pieni virta) virtaa emästä emitteriin, niin se kytkeytyy toiseen piiriin, joka aiheuttaa virran (yleensä paljon suuremmaksi) virrata kollektorista emitteriin. PNP-transistorissa suunnat käännetään. Toinen transistorin tyyppi, jota kutsutaan kenttävaikutransistoreiksi tai FETiksi, käyttävät sähkökenttää aktivoimaan toinen piiri.
8. Piirikontrolloitu tasasuuntaaja (SCR)
Silicon Controlled Rectifiers (SCR) on myös samanlainen kuin transistorit ja diodit - itse asiassa ne ovat olennaisesti kaksi transistoria, jotka toimivat yhdessä. Niillä on myös kolme johtoa, mutta ne koostuvat neljästä piikerroksesta kolmen sijasta ja toimivat vain kytkiminä, ei vahvistimina. Toinen tärkeä ero on se, että kytkimen aktivoimiseksi tarvitaan vain yksi pulssi, kun taas virtaa on sovellettava jatkuvasti yhden transistorin tapauksessa. Ne soveltuvat paremmin suurempien tehojen vaihtamiseen.
9. Integroidut piirit
IC: t tai integroidut piirit ovat juuri sellaisia, että ne ovat piirejä ja komponentteja, jotka on kutistettu puolijohdemateriaalin kiekkoihin. Yksittäisiin siruihin mahtuvien komponenttien lukumäärä on se, mistä aiheutui ensimmäiset laskimet ja nyt tehokkaat tietokoneet älypuhelimista supertietokoneisiin. Ne ovat yleensä laajemman piirin aivot. Piiri on tyypillisesti päällystetty mustaan muovikoteloon, joka voi olla kaiken muotoinen ja kokoinen ja jossa on näkyviä koskettimia, olivatpa ne johtoja, jotka ulottuvat ulos kehosta, tai kosketustyynyjä, jotka ovat suoraan samanlaisten BGA-sirujen alla.
10. Kristallioskillaattorit
Kristallioskillaattorit tarjoavat kellon monissa piireissä, jotka vaativat tarkkoja ja vakaita ajoituselementtejä. Ne tuottavat jaksollisen elektronisen signaalin fyysisesti aiheuttamalla pietsosähköisen materiaalin, kiteen, värähtelyn, tästä syystä nimen. Kukin oskillaattori on suunniteltu värähtelemään tietyllä taajuudella ja ovat vakaampia, taloudellisempia ja niillä on pieni muotokerroin verrattuna muihin ajoitusmenetelmiin. Tästä syystä niitä käytetään yleisesti mikrokontrollereiden tarkempina ajastimina tai yleisemmin kvartsikelloissa.
11. Kytkimet ja releet
Perus ja helposti unohtuva komponentti, kytkin on yksinkertaisesti virtapainike, jolla ohjataan virtapiirin virtausta vaihtamalla avoimen tai suljetun piirin välillä. Ne vaihtelevat melko vähän fyysisessä ulkonäössä aina liukusäätimestä, pyörivästä, painikkeesta, vivusta, vaihtokytkimestä, näppäinkytkimistä ja luettelon jatkuessa. Samoin rele on sähkömagneettinen kytkin, joka toimii solenoidin kautta, joka muuttuu kuin eräänlainen väliaikainen magneetti, kun virta virtaa sen läpi. Ne toimivat kytkiminä ja voivat myös pienentää pieniä virtoja suurempiin virtauksiin.
12. Anturit
Seeed Grove -järjestelmän lämpötila- , ultraääni- ja valoanturimoduulit Anturit ovat laitteita, joiden tehtävänä on havaita muutokset ympäristöolosuhteissa ja tuottaa sähköinen signaali, joka vastaa tätä muutosta, joka lähetetään muille piirin elektronisille komponenteille. Anturit muuntavat energiaa fyysisestä ilmiöstä sähköenergiaksi, joten ne ovat voimassa, muuntimet (muuntaa energian yhteen muotoon toiseen). Ne voivat olla mitä tahansa vastuslämpötila-ilmaisimessa (RTD) olevasta vastuksesta tyypiltään merkkivaloja ilmaiseviin LEDiin, kuten television kaukosäätimessä. Erilaisia antureita on olemassa erilaisille ympäristöön kohdistuville ärsykkeille, kuten kosteudelle, valolle, ilmanlaadulle, kosketus-, ääni-, kosteus- ja liiketunnistimille.
