Suuri teollisuusmalli Reflow -uuni

Kuvaus

INFRAPUNAINEN IC-LÄMMITIN T962A on mikroprosessoriohjattu reflow-uuni. Sitä voidaan käyttää erilaisten SMD- ja BGA -komponenttien tehokkaaseen juottamiseen. Koko juotosprosessi voidaan suorittaa automaattisesti ja se on erittäin helppokäyttöinen. Tämä kone käyttää voimakasta infrapunasäteilyä ja kuuman ilmavirran kiertoa, joten lämpötila pidetään erittäin tarkana ja jakautuu tasaisesti.

Ikkunallinen laatikko on suunniteltu pitämään työkappaletta, ja se mahdollistaa turvalliset juotostekniikat ja SMD/BAG: n ja muiden PCB-kokoonpanoon asennettujen pienien elektronisten osien käsittelyn. T962A: ta voidaan käyttää juottimen automaattiseen uudelleenkäsittelyyn huonojen juotosliitosten korjaamiseksi, huonojen osien poistamiseksi/vaihtamiseksi ja pienten teknisten mallien tai prototyyppien valmistamiseksi.

ominaisuudet

(1) Suuri infrapuna -juotosalue

Laatikon paneelialue: 300*320 mm; Tämä lisää koneen käyttöaluetta rajusti ja tekee siitä taloudellisen investoinnin.

(2) Eri juotosjaksojen valinta

Kahdeksan juotosjakson parametrit on ennalta määritetty ja koko juotosprosessi voidaan suorittaa automaattisesti esilämmityksestä, liotuksesta ja uudelleenvirtauksesta jäähtyä.

(3) Erityinen lämmitys ja lämpötilan tasaus kaikissa malleissa

Käyttää jopa 1500 wattia energiatehokasta infrapunalämmitystä ja ilmankiertoa juotoksen palauttamiseen.

(4) Ergonominen muotoilu, käytännöllinen ja helppokäyttöinen

Hyvä rakennuslaatu, mutta samalla kevyt ja pieni jalanjälki mahdollistaa T962A: n helpon sijoittamisen penkille kuljetuksen tai varastoinnin aikana.

(5) Suuri määrä käytettävissä olevia toimintoja

T962A voi juottaa useimmat pussisilmäiset tai kaksipintaiset piirilevyjen pienet osat, esimerkiksi CHIP, SOP, PLCC, QFP, BGA jne.

Parametrit

Syöttöjännite: AC220V/ 50Hz, AC110V/ 60Hz

Virta: 1500W

Suurin juotosalue: 300 × 320 mm

Lämpötila-alue: 0 ℃ -280 ℃

Syklin kesto: 1-8 min

Paino: 15 kg

Pakkauskoko: 51 x 45 x 33 cm

Wave Cycle Valitse:

Kun tarjoamme kahdeksan erilaista aaltoa, valitse yksi pyyntösi mukaan. Valitse eri aalto painamalla F1/F2, etsi eri aaltoparametreja painamalla F3 ja vahvista valitsemasi aalto painamalla 4.

Aalto yksi, käytä samaa 85Sn/15Pb 70 Sn/30Pb

Aalto kaksi, käytä samaa 63Sn/37Pb 60 Sn/40Pb: n kanssa

Aalto kolme, käytä samaa Sn/Ag3.5: n kanssa; Sn/Cu 75 Sn/Ag4.0/Cu.5

Aalto neljä, käytä samaa Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Aalto viisi, käytä samaa Punaisen purukumin standardi on kiinteä lämpötila -aallon kääntämiseksi, Heraeus PD955M.

Aalto kuusi&vahvistinta; seitsemän&vahvistinta; kahdeksan, käytä samaa PCB -piirilevy palaa korjaamaan jne.

Aalto seitsemän&vahvistinta; kahdeksan, käytä samaa aaltosyklin asetusten kanssa itse.

Käyttö ohjeet

(1) Aseta työstettävä tuote laatikkoon, sulje laatikko ja käynnistä painamalla F1. Automaattinen suoritus tekee valinnan lämpöaalloista, näyttää nykyisen suorituskyvyn ajan, aktivointilämpötilan ja mittauslämpötilan LCD -näytöllä sekä automaattisen muodostusjärjestyksen aallon.

(2) Koko prosessi on sinun valvonnassasi, voit nähdä tuotteen laatikkoikkunan kautta ja näet tiedot nestekidenäytössä. Jos aalto ei saavuta haluttua tulosta, muokkaa tietoja itse milloin tahansa.

(3) Esiasetettu aaltojakso on eri juotospastan tarvitseman lämpötilan mukainen. Voit esiasettaa toisen aaltosyklin tarpeidesi mukaan.

(4) Prosessin aikana voit painaa ”S” pakottaaksesi pysähtymään; kun olet valmis, poistoilmapuhallin jäähtyy automaattisesti;

voit myös pakottaa käynnistämään poistoilmapuhaltimen.

(5) Jos juottamisen jälkeen ilmenee vikoja tai vikoja, voit myydä sen automaattisesti uudelleen tai myydä sen manuaalisesti.

Käyttöehdotuksia

(1) Piirilevyn molempien puolien juottamistarpeen tyydyttämiseksi koneessa on erityinen puhallinkanava. Kun piirilevyn molemmilla puolilla on suuri lämpötilaero, se voi myydä laastarin toisella puolella ja samaan aikaan se voi pitää myös piirilevyn toisen puolen. Pienen levyn juottamisen tyydyttämiseksi aseta 10 cm x 10 cm: n PCB-levy etukäteen, kun juotat pienen levyn ja juotoskuulan. Se tekee juotosvaikutuksen erittäin hyvin.

(2) Kun käytät konetta, esilämmitä se, jos ympäristössä on alhainen lämpötila tai korkea kosteus. Menetelmä:

aaltosyklin valinnan jälkeen käytä konetta ensimmäistä kertaa ilman mitään laatikossa.

(3) Huomio: Tätä konetta ei voida käyttää komponenttien (kuten lastujen, joissa on metallikotelo vahvaa heijastavaa materiaalia) ja "muovipistokkeen" juottamiseen, joita ei voida lämmittää 250 asteen lämpötilaan.

(4) Mittaa koneen lämpötilat vain tavallisella lämpömittarilla. Kiinnitä anturi piirilevyn etupuolelle (varmista, että se osoittaa oikein päin) ja aseta sitten piirilevy laatikkoon, sulje laatikko. Näin saat todellisen lämpötilan.

Päivittäinen huolto

(1) Pitää laatikon aina puhtaana

(2) Puhdista laatikon havaintoikkuna säännöllisesti.

Varoitus

(1) Älä katkaise virtaa heti käytön jälkeen. Varmista, että kone jäähtyy riittävästi ennen sammuttamista. .

(2) Varmista, että laitat koneen hyvin ilmastoituun paikkaan.

(3) Irrota kone verkkovirrasta, kun sitä ei käytetä pitkään aikaan.

(4) Älä avaa tai pura koneen koteloa.

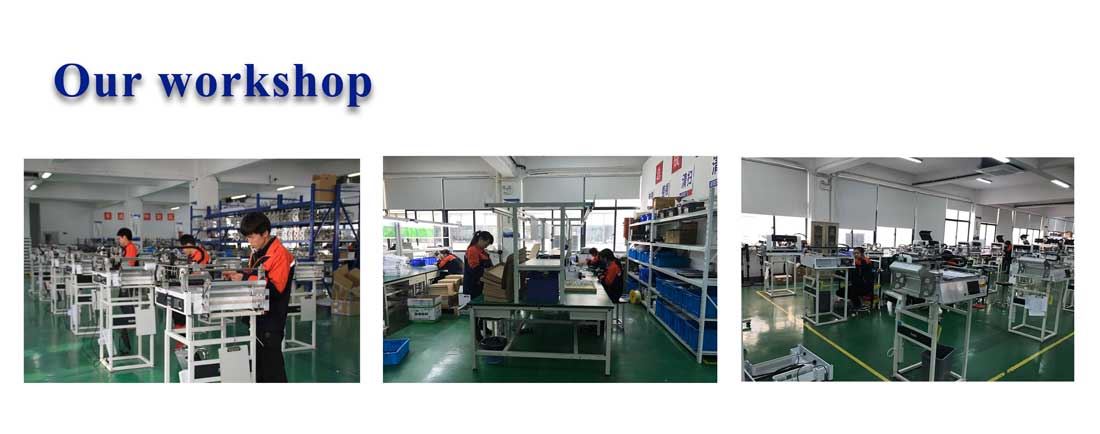

Meistä

Jos tarvitset, ota rohkeasti yhteyttä saadaksesi lisätietoja ~
