Valitse ja aseta piirilevy
Neoden4 Pick and Aseta piirilevy video

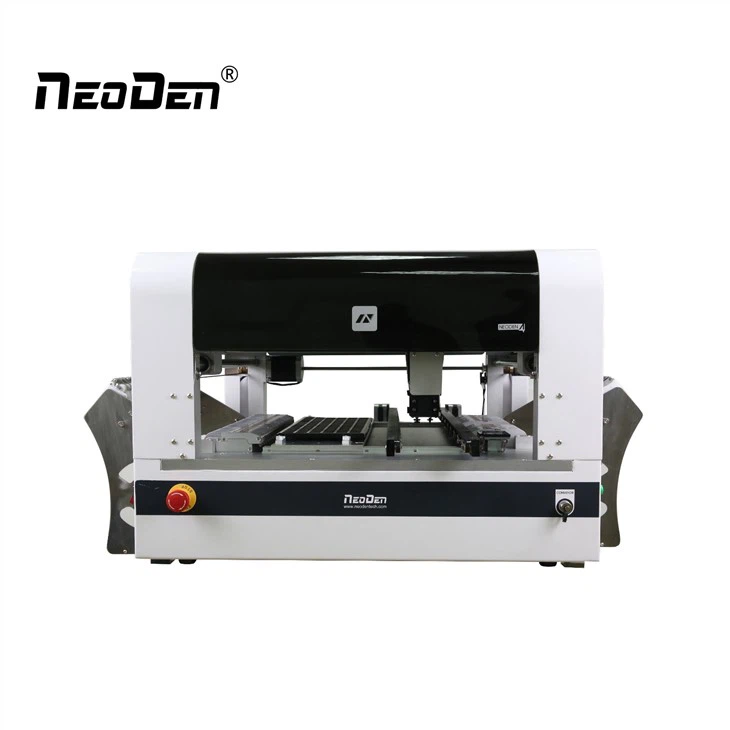

Neoden4 Pick and Aseta piirilevy
Ominaisuus
Kaikkia tuetaan sähköteippi- ja kiekonsyöttölaitteita, tärinänsyöttölaitteita ja virtuaalitansyöttölaitteita.
Arkkitehtuurin joustavuuden ja tarpeen työskennellä edullisten osien määrien kanssa, lyhyet nauhat voidaan myös määrittää koneen sänkyyn.
Mikä tahansa koko suuttimella voidaan asentaa mihin tahansa pään neljästä sijainnista, joten yksi kone pystyy käsittelemään kaikkia tarvittavia komponentteja ilman suuttimen muutoksia.
Jousikuormittujen suuttimet vain napsahtavat sisään ja vetävät pois päästä.
Mitään suuttimia voidaan asentaa mihin tahansa pään neljästä paikasta.
Eritelmä
| Tuotteen nimi | Neoden4 Pick and Aseta piirilevy |
|
Konetyyli |
Yksi portti 4 päätä |
|
Sijoitusaste |
4000cph |
|
Ulkoinen ulottuvuus |
L 680*W 870*H 460mm |
|
Max sovellettava piirilevy |
290mm*1200mm |
|
Syöttölaitteet |
48 kpl |
|
Keskimääräinen työvoima |
220V/160W |
|
Komponenttialue |
Pienin koko: 0201 |
|
Suurin koko: TQFP240 |
|
|
Korkeus: 5mm |
Yksityiskohdat
Automaattiset kiskot
A. Tuki muodostaa yhteyden tavanomaiseen kuljettimeen suoraan.
B. Aseta syöttöasento missä tahansa.
C. Asenna ylimiehet helposti.
Neljä suuttimia
Mikä tahansa koko suutin voidaan asentaa
Suunniteltu ripustetussa, täysin symmetrisessä
Asenna samaan aikaan 360 astetta
Visiojärjestelmä
(Up-näköinen ja alaspäin suuntautuva kamera)
Varusta nopean teollisuuden CCD -kameroilla
Erittäin parantunut sijoittamisen tarkkuus 0201 BGA: han
Elektroniset syöttölaitteet
8 mm: n nauha- ja kiekko-syöttölaitteet
Hyväksyy ruokintavirhekorjaustekniikka
Käsittele jopa 5 erillistä putkea
Paketti
Kuljetus
1. Ota tarvittavat turvatoimenpiteet estääksesi ylösalaisin tai pudotaksesi nostettaessa tai liikkuessa.
Avata
1. Lue kaikki puulaatikon ohjeet
2. Älä leikkaa pakkausteippiä veitsellä, jotta vältetään kone
3. Pidä kaikki pakkausmateriaalit.
Asennus
1. Laita kone vaakasuoraan paikkaan.
2. Pidä lattia puhtaana ja kuivana, ja kone on maadoitettu, jotta sähköiskät tai vuoto voidaan estää.
Tarjoa yhden luukun SMT-kokoonpanotuotantolinja
Tietoja Neoden Techistä
tehdas
sertifikaatti
näyttely
Jos tarvitset, ota rohkeasti yhteyttä!
Faq
Q1.Onko Neoden4 online -kone, jolla on kisko?
Kyllä, Neoden4 on saatavana kahdessa versiossa:
Sisäisellä kiskolla (täysin automatisoiduille SMT -linjoille)
Ilman sisäistä raidetta (puoliautomaattiseen tai itsenäiseen toimintaan)
Valitse versio tuotantovaatimusten perusteella.
Q2.Mitä piirilevykokoja Neoden4 tukee?
Sisäisen rautatiellä:
Ilman vohvelalusta: 290 x 1500 mm
1 vohvelalustalla: 140 x 1500 mm
Ilman sisäistä kiskoa:
Ilman vohvelalusta: 310 x 400 mm
1 vohvelalustalla: 140 x 400 mm
Q3. Onko Neodenilla 4 4- Head Pick and Place Machine CE -sertifiointi?
Kyllä, Tüv Nord on sertifioitu Neoden4: n CE -merkinnällä.
