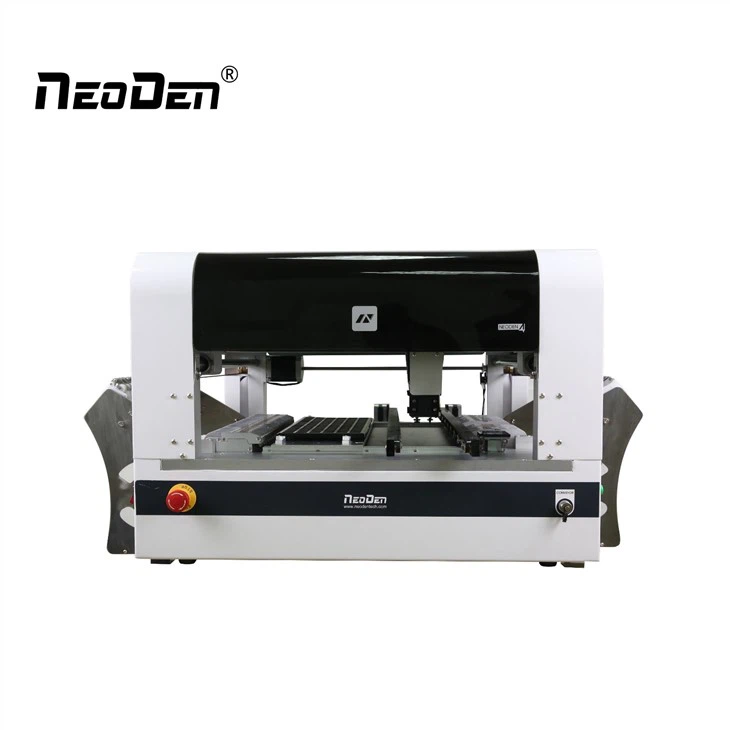

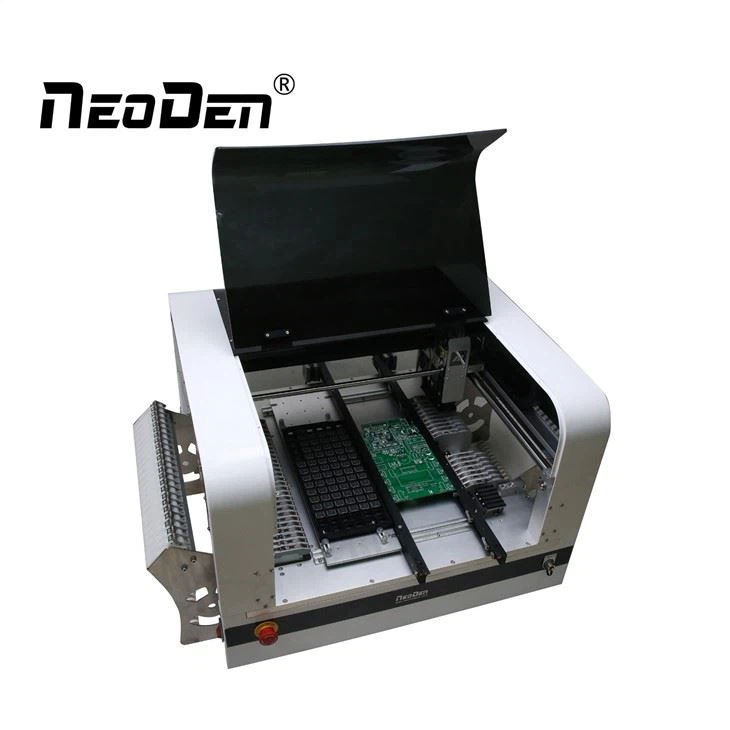

NeoDen Pick and Place PCB Machine
NeoDen valitse ja aseta piirilevyVideo
Ominaisuus
Ytimessä NeoDen valitse ja aseta piirilevykone on 4-akselinen Windows-ohjattu CNC, jossa on neljä erillistä alipainesuuttinta, joista jokainen on liitetty omaan tyhjiöpumppuun. Koneessa on yksi XY -koordinaattijärjestelmä, joka kattaa pään koko liikealueen, joka on 310x500 mm. Kun resoluutio on 0,01 mm (10 µm) ja toistettavuus 0,2 mm (20 µm), mikä tahansa XY -koordinaatti voidaan tunnistaa syöttölaitteen sijainniksi, lokeron tai lyhyen nauhan komponenttiryhmän aluksi, vertailukohteeksi tai mikä osa on tarkoitus asettaa piirilevylle.
Erittely
| Tuotteen nimi | NeoDen valitse ja aseta piirilevy |
Koneen tyyli | Yhden portaikon 4 päätä |
Sijoitusaste | 5000 kpl /h (näkö pois), 4000 kpl /h (näkö päällä) |
Ulkoinen ulottuvuus | P 680*L 870*K 480 mm |
Sovellettava piirilevyalue | 350mm*400mm |
Syöttölaitteet | 48 kpl |
Keskimääräinen työteho | 220V/160W |
Komponenttialue | Pienin koko: 0201 |
Suurin koko: TQFP240 | |
Suurin korkeus: 5 mm |
Yksityiskohdat
Automaattiset kiskot
A. Tuki liitetään suoraan perinteiseen kuljettimeen.
B. Aseta syöttöasento mihin tahansa.
C. Asenna pitkät levyt helposti.
Neljä suutinta
Mikä tahansa kokoinen suutin voidaan asentaa
Suunniteltu ripustetuksi, täysin symmetriseksi
Asenna samaan aikaan 360 astetta
Näköjärjestelmä
(ylös- ja alaspäin katsova kamera)
Varustettu nopeilla teollisuuden CCD -kameroilla
Parannettu sijoittelutarkkuus 0201: sta BGA: han
Elektroniset syöttölaitteet
8 mm: n nauha- ja kela-syöttölaitteet
Ottaa käyttöön syöttövirheiden korjaustekniikan
käsitellä jopa 5 erillistä putkea
Palvelumme
Anna tuotteen ohjeet
YouTuben video -opetusohjelmat
Kokeneet huoltoteknikot, 24 tunnin online-palvelu
Meillä on oma tehdas ja yli 10 vuoden kokemus SMT -teollisuudesta
Voimme tarjota asiakkaillemme kustannustehokkaimpia tuotteita.
FP2636 -juotoskirjoitin
1. Kaavaimen kiinteän kehyksen viivaimet vertailulinjoille varmistavat kaavaimen ja piirilevyn välisen tasaisuuden.
2. L -tuet ja nastat PCB: n kiinnittämiseen, soveltuvat useiden tyyppisten piirilevyjen kiinnittämiseen ja tulostamiseen, joustavampia ja kätevämpiä.
Reflow Uuni IN6
Uusi malli on ohittanut putkimaisen lämmittimen tarpeen, joka tarjoaa tasaisen lämpötilan jakautumisen koko uunissa. Juottamalla piirilevyt tasaisessa kiertoilmassa, kaikki komponentit lämmitetään samalla nopeudella.
Lämpötilaa voidaan säätää erittäin tarkasti - käyttäjät voivat tunnistaa lämpötilan 0,2 ° C: n sisällä.
Sisäinen lämpötila -anturi varmistaa lämmityskammion täyden hallinnan ja voi saavuttaa optimaaliset lämpötilat vain viidessätoista minuutissa.
Q1:Tämä on ensimmäinen kerta, kun käytän tällaista konetta, onko sitä helppo käyttää?
V: Kyllä. Englanninkieliset käyttöohjeet ja opasvideot osoittavat koneen käytön.
Jos olet epävarma koneen käytöstä, ota meihin yhteyttä.
Tarjoamme myös palvelua ulkomailla paikan päällä.
Q2:Mikä' on toimitustapa?
V: Nämä ovat kaikki raskaita koneita; suosittelemme, että käytät rahtialusta. Mutta komponentit koneiden korjaamiseen, lentoliikenne olisi hyvä.
Q3: Voimmeko mukauttaa konetta?
A: Totta kai. Kaikki koneemme voidaan räätälöidä.
Meistä
Zhejiang NeoDen Technology Co., Ltd. on valmistanut ja vienyt erilaisia pieniä poiminta- ja sijoituskoneita vuodesta 2010. Hyödyntämällä omaa rikkaita kokeneita R&-vahvistimiamme, hyvin koulutettua tuotantoa, NeoDen voittaa suuren maineen maailmanlaajuisilta asiakkailta .
SPerustettu vuonna 2010, 200+ työntekijää, 8000+ m² tehdas
+30+ laadunvalvonta- ja teknisen tuen insinöörit, 15+ kansainvälinen myynti, oikea -aikainen asiakas vastaa 8 tunnin kuluessa, ammattimaiset ratkaisut 24 tunnin kuluessa.
Jos tarvitset, ota rohkeasti yhteyttä!
