Tee itse Smd Valitse ja Paikka
NeoDen 3V on lopetettu. Etsitkö päivitystä?
Löydä NeoDen YY1, tehokkaampi ja kustannustehokkaampi{1}}vaihtoehto, joka on suunniteltu ylittämään tarpeesi.
DIY smd valinta ja paikka

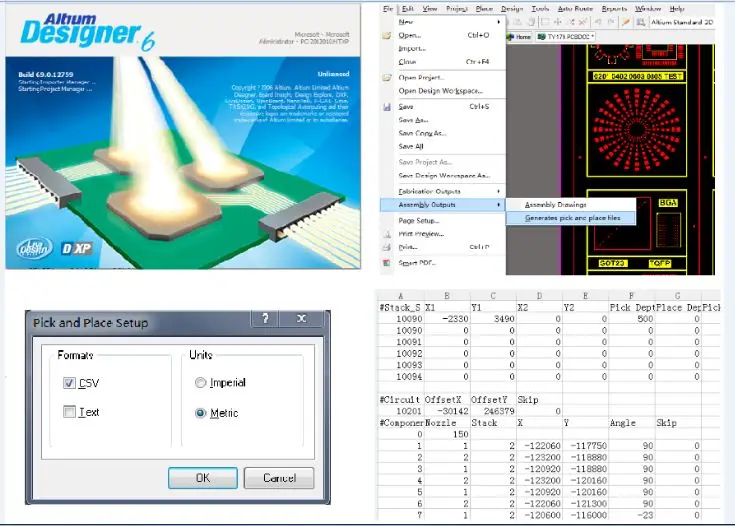

1. Ota ohjelmistoAltium Designer 6.9esimerkkinä,josta voimme luoda csv:n. tiedosto.
2. Muokkaa luotua koordinaattitiedostoa varmistaaksesi, että kone pystyy lukemaan.
Kopioi tiedosto flash-asemaan ja tuo se sitten NeoDen3V:hen.Tämä koko prosessi kestää vain 5 minuuttia.

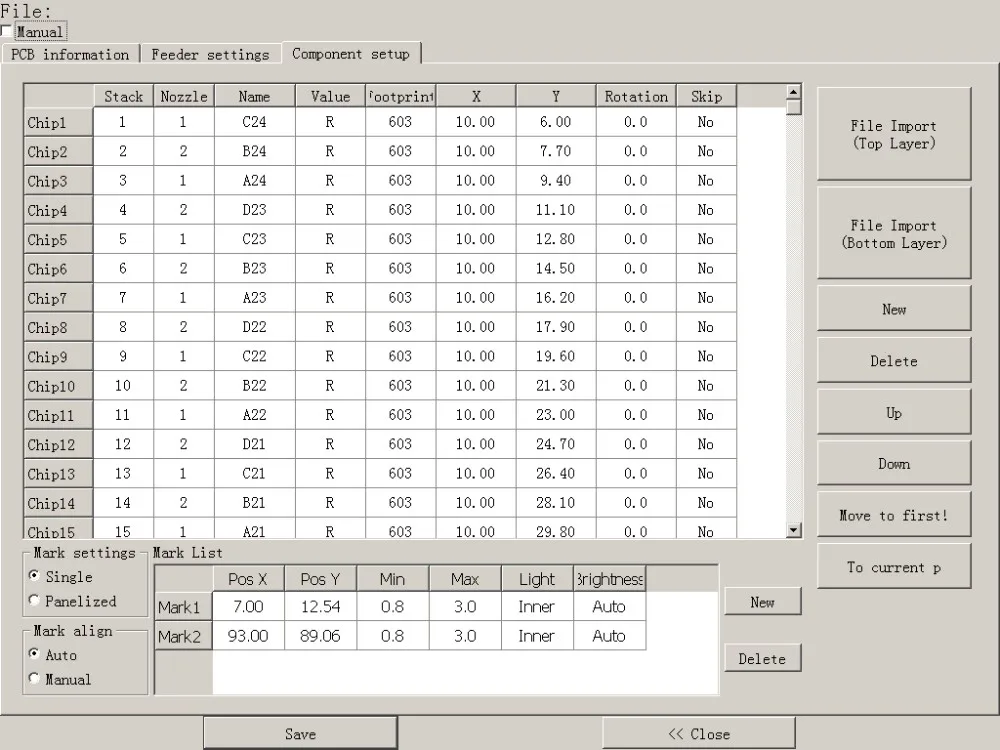

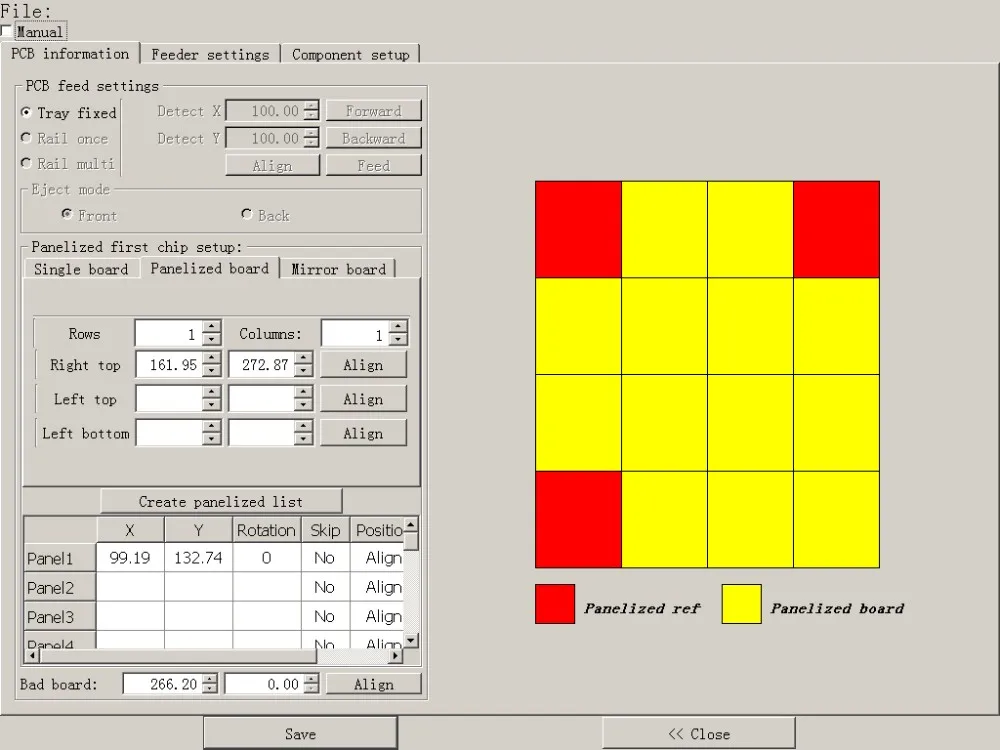

B. Manuaalinen ohjelmointi
Yvoit ohjelmoida helpostitoimiva tiedostonäköjärjestelmän avulla
Koko koneella on takuuaikaYksivuoden ostohetkestä ja elinikäinen palvelutuki.Tarjoamme online Q/A- ja vianetsintätukea ja teknistä neuvontaa.
Kiitos NeoDen Techin koneiden tuesta.
|
Malli |
SMT-tuotantolinja NeoDen3V-Advanced |
||||
|
Kone tyyli |
Yksi portaali, jossa 2 päätä |
||||
|
Tasaus |
Stage Visio |
||||
|
Sijoitusprosentti |
Visio päällä |
3500 CPH |
|||
|
Visio pois |
5000 CPH |
||||
|

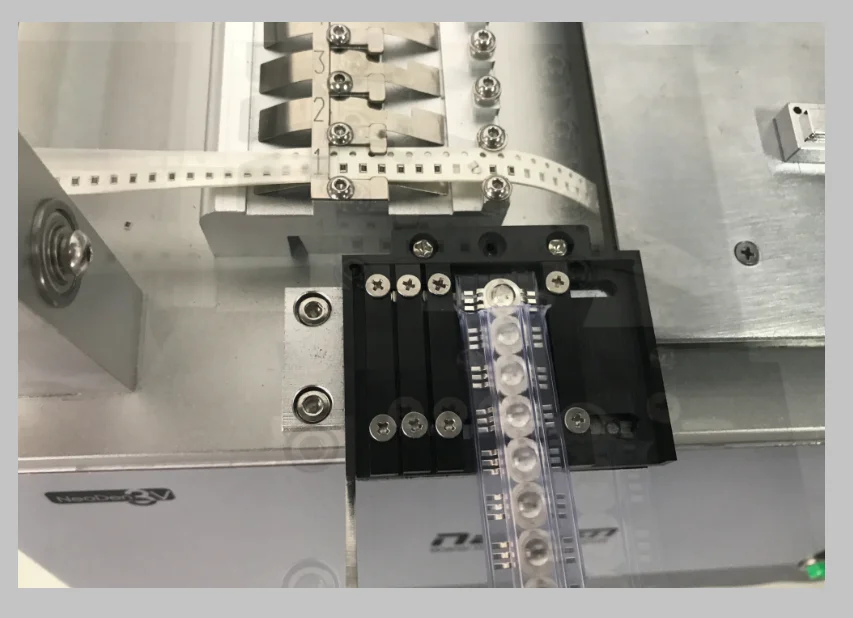

Syöttölaitteen kapasiteetti |
Nauhasyöttölaite: 44 (kaikki 8mm) |
||||
|
Tärinäsyöttölaite: 5 |
|||||
|
Lokeron syöttölaite: 10 |
|||||
|
Komponenttivalikoima |
Pienin koko |
0402 (01005 tuumaa) |
|||
|
Suurin koko |
TQFP100 (lyijyväli 0,5 mm) |
||||
|
Max Korkeus |
5 mm |
||||
|
Kierto |
±180 astetta |
||||
|
Sijoittelun tarkkuus |
±0,02 mm |
||||
|
Laudan mitat (mm) |
Maksimi |
320 x 390 mm |
|||
|
Käyttöjärjestelmä |
WindowsXP-NOVA |
||||
|
Sähkönjakelu |
110V/220V |
||||
|
Tehoa |
160~200W |
||||
|
Ulkomitat (mm) |
Koneen koko |
820(L)x680(W)x410(H) |
|||
|
Nettopaino |
55kg |
||||
|
Pumppujen lukumäärä |
3 |
||||
Suositut Tagit: diy smd pick and place, Kiina, valmistajat, toimittajat, tukkumyynti
Lähetä kysely
