Johdanto
Nykyaikana, jolloin Teollisuus 4.0 pyyhkäisee ympäri maailmaa, älykkäästä valmistuksesta on tullut valmistusyritysten keskeinen tie parantaakseen kilpailukykyään ja saavuttaa korkean-laatukehityksen. Varsinkin elektroniikkateollisuudessa,SMT tuotantolinjatovat saavuttaneet tuotannon tuottoasteita ja nolla{0}}virhetavoitteita ennennäkemättömiin korkeuksiin. Kuitenkin, kun elektroniset tuotteet kehittyvät jatkuvasti kohti miniatyrisointia ja korkeaa integrointia, perinteiset tarkastusmenetelmät kohtaavat vakavia haasteita-näkymättömät viat, joita ei voi havaita paljaalla silmällä, ovat hiljaa tulossa sadonparannuksen piilotetuiksi tappajiksi.
Joten miten voidaan saavuttaa todellista laadun läpinäkyvyyttä monimutkaisten pakkausrakenteiden alla? Vastaus piileeRöntgentarkastustekniikka-. SMT-tuotantolinjojen "röntgennäkynä" toimiva röntgensäde ei ainoastaan täytä perinteisen optisen tarkastuksen sokeaa pistettä, vaan se toimii tietoihin perustuvien-näkemysten avulla myös älykkään valmistuksen edistymisen avainmoottorina.
I. Haasteet SMT-laadulle älykkäässä valmistuksessa: miksi perinteinen tarkastus epäonnistuu
1. Kokoonpanon monimutkaisuuden eksponentiaalinen lisääntyminen: BGA:n, QFN:n ja PoP:n näkymätön uhka
Nykyaikaisessa elektroniikassa käytetään laajalti{0}}suurtiheyksisiä pakkaustekniikoita, kuten BGA:ta, QFN:ää, LGA:ta ja PoP:ta (Package on Package). Vaikka nämä pakkaustavat säästävät tilaa ja parantavat suorituskykyä, ne myös piilottavat juotosliitokset kokonaan komponentin rungon alle. Jos juotosvirheitä ilmenee,-kuten tyhjiä kohtia, kylmäjuotosliitoksia tai siltaus-perinteistä silmämääräistä tarkastusta taiAOI (automaattinen optinen tarkastus)ei yksinkertaisesti pysty havaitsemaan niitä.
Tämä "näkymätön riski" ei ainoastaan vaaranna tuotteen luotettavuutta, vaan voi myös aiheuttaa vakavia vikoja myöhemmän käytön aikana, mikä aiheuttaa huomattavia-myynnin jälkeisiä kuluja tai jopa brändikriisejä.
2. Perinteisen optisen tarkastuksen (AOI/SPI) rajoitukset
Vaikka AOI tunnistaa tehokkaasti pinta--asennusvirheet, kuten kohdistusvirheet, napaisuusvirheet ja puuttuvat komponentit, sen riippuvuus näkyvän valon kuvantamisesta estää tunkeutumisen komponenttien runkoon, mikä tekee siitä tehottoman arvioitaessa sisäisen juotteen laatua. sillä välinSPI (Solder Paste Inspection)toimii vain tulostusvaiheessa. Vaikka se valvoo juotospastan määrää ja sijoittelua, se ei voi arvioida lopullista juotostilaa -uudelleenvirtauksen jälkeen.
Pohjimmiltaan AOI ja SPI vain "näkevät pinnan", kun taas X-Ray-tekniikka "näkee ytimeen asti".
II. Röntgentarkastustekniikan tärkeimmät edut ja periaatteet-
1. X-Röntgensäteen toimintaperiaate: Ei--tuhoava läpäisytarkastus
Röntgentarkastus hyödyntää röntgensäteiden fyysisiä ominaisuuksia, jotka läpäisevät aineen. Kun röntgensäteet kulkevat PCB:n läpi, eri tiheydet materiaalit (esim. kupari, tina, muovi, ilma) absorboivat säteilyä eri tavalla, jolloin ilmaisimeen muodostuu harmaasävyinen kuva. Tiheämmät juotosliitokset näyttävät kirkkaammilta, kun taas aukot tai halkeamat näkyvät tummina alueina. Tämä ei--tuhoava, ei--kosketuskuvausmenetelmä tuo sisäiset rakenteet heti näkyviin.
2. Ainutlaatuiset ominaisuudet
X{0}}Röntgen ei vain "näkee" vikoja, vaan määrittää tarkasti niiden vakavuuden:
- Mitätöintiprosentin analyysi:Algoritmit laskevat automaattisesti sisäisten kuplien osuuden juotosliitoksissa. Liialliset tyhjennysnopeudet vähentävät merkittävästi lämmönjohtavuutta ja mekaanista lujuutta, mikä tekee tästä kriittisen ohjausmittarin erittäin{1}}luotettaville tuotteille (esim. autoelektroniikka, lääketieteelliset laitteet).
- Sillan ja oikosulun tunnistus:Vaikka BGA-pakkaus peittää juotosliitokset kokonaan, X-Ray tunnistaa selvästi epänormaalit liitokset vierekkäisten juotospallojen välillä, mikä estää mahdolliset oikosulkuriskit.
- Delaminaatio, halkeama ja kylmäjuoteliitoksen tunnistus:Nämä mikroskooppiset viat, jotka eivät näy paljaalla silmällä, ovat selvästi havaittavissa röntgenkuvissa.
3. Röntgensäteen ja AOI:n täydentävä rooli
On korostettava, että X{0}}Ray ei korvaa AOI:ta, vaan muodostaa täydentävän tarkastusjärjestelmän. AOI huolehtii pintavirheiden nopeasta-seulonnasta, kun taas X-Ray keskittyy kriittisten alueiden-syvälliseen todentamiseen (kuten BGA:t, suojat ja suuret{5}}arvot). Vain niiden synergian avulla voidaan luoda kattava, sokea{7}}piste-vapaa laatupuolustus.
III. Miten X-Ray Data edistää tuotantolinjan "älykkyyttä"?
Todellinen älykäs valmistus ulottuu laitteiden automaatiota laajemmalle ja kattaa tietoihin perustuvan-suljetun{1}}silmukan optimoinnin.
1. Reaaliaikaisen-suljetun-silmukan palautejärjestelmän perustaminen
Korkealaatuiset-röntgen--laitteet ovat kehittyneet pelkkien "tarkastustyökalujen" lisäksi älykkäiden tuotantolinjojen tietosolmuiksi. Kun järjestelmä havaitsee poikkeavuuksia, kuten liiallisia tyhjiömääriä tai juotospallon kohdistusvirheitä, järjestelmä lähettää vialliset tiedot reaaliajassa ylävirran laitteisiin (esim. juotospastatulostimet, poiminta-ja-asennuskoneet) käynnistäen automaattiset parametrien säädöt. Esimerkiksi:
Jos erässä esiintyy jatkuvasti kohonneita BGA-tyhjämääriä, järjestelmä voi automaattisesti hienosäätää{0}}reflow-juotoslämpötilaprofiilia.
Jos QFN-tyynyn kostutus osoittautuu riittämättömäksi, palautetta voidaan ohjata tulostimeen kaavaimen aukon parametrien optimoimiseksi.
Tämä siirtyminen tapahtuman jälkeisestä-tarkastuksesta prosessin interventioon vähentää merkittävästi erän romumääriä ja parantaa ensi{1}}passin tuottoa (FPY).
2. Big Data Analytics ja ennakoiva ylläpito
Röntgenlaitteet tuottavat päivittäin valtavia määriä kuvia ja strukturoitua dataa. Integroituna MES:iin (Manufacturing Execution System) nämä tiedot mahdollistavat:
Prosessin stabiilisuusanalyysi: Laitteiston ajautumistrendien tunnistaminen (esim. laskeva sijoituspään tarkkuus, uudelleenvirtausuunin lämpötilavyöhykkeen poikkeavuudet);
Vikakuvioiden klusterointi: AI-algoritmien käyttäminen vikatyyppien automaattiseen luokitteluun, mikä auttaa insinöörejä nopeassa perussyyn tunnistamisessa;
Ennakoiva huolto: Ennakkovaroitusten antaminen laitteiden ikääntymisestä tai kuluvien osien vaihtotarpeista ennakoimattomien seisokkien estämiseksi.
Tämä ilmentää Teollisuus 4.0:n kannattamaa "ennusta ennemmin kuin reagoi" -filosofiaa.
3. Kokonaistuotannon ja jäljitettävyyden parantaminen
Jokainen X-Rayn tarkastama piirilevy luo digitaalisen laatuprofiilin, joka sisältää sisäisiä juotosliitoskuvia, tyhjätilatietoja, vikakoordinaatteja ja paljon muuta. Tämä ei ainoastaan täytä tiukkoja jäljitettävyysvaatimuksia sellaisilla aloilla kuin auto- ja ilmailuteollisuus, vaan tarjoaa myös asiakkaille kiistattoman todisteen laadusta, mikä vahvistaa markkinoiden luottamusta.
IV. NeoDen ND56X: Älykäs X-röntgenratkaisu, joka on räätälöity pieniin-ja-keskisiin erätuotantoon ja T&K-skenaarioihin

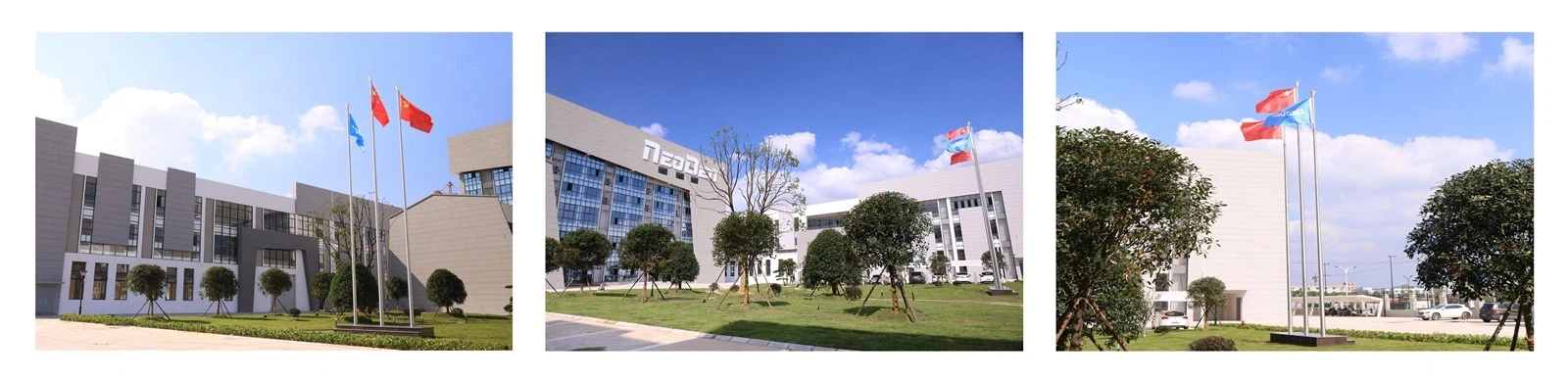

Kiinalaisena valmistajana, jolla on yli vuosikymmenen asiantuntemus SMT-laitteista, NeoDen Tech on edelleen sitoutunut tekemään erittäin{0}}tarkkoja automaatiolaitteita "kaikkien saataville". Vuonna 2010 perustetulla yrityksellä on 27,000+ neliömetrin moderni tehdas, sillä on yli 70 patenttia ja se palvelee yli 10 000 asiakasta 130+ maassa maailmanlaajuisesti.
NeoDen on käynnistänytND56X miniatyyri korkea-tarkkuusröntgen-tarkastusjärjestelmä.
ND56X:n tärkeimmät edut:
- Microfocus X{0}}-säteilylähde:15 μm:n polttopisteen koko yhdistettynä 5,8 Lp/mm korkean-resoluution dynaamiseen litteään paneeliin, mahdollistaa monimutkaisten yksityiskohtien, kuten 01005-komponenttien, BGA-juotepallojen ja sisäisten anturirakenteiden, selkeän visualisoinnin.
- Älykäs{0}-kulmatarkastus:Tukee ±30 asteen kallistusalustaa ja 360 asteen kiertokuvausta, joka voittaa vaivattomasti monimutkaiset rakenteelliset esteet kattavan, kuollut{2}}kulma-vapaan havainnoinnin saavuttamiseksi.
- Täysin automatisoitu CNC-tarkastus:Esiasetetut monipistekoordinaatit mahdollistavat automaattisen taulukkoskannauksen, kuvien tallentamisen ja raporttien luomisen, mikä parantaa merkittävästi tarkastusten tehokkuutta.
- AI-Parannettu BGA-analyysi:Järjestelmä tunnistaa ja merkitsee automaattisesti yksittäiset tai matriisijuotepallot analysoiden nopeasti kriittisiä mittareita, mukaan lukien tyhjiön määrä, sillat ja kohdistusvirhe.
- Turvallisuusvaatimustenmukaisuus:Saatu säteilyvapaushakemus Kiinan ekologia- ja ympäristöministeriöltä (hakemusnumero: Yue Huan [2018] nro. 1688). Säteilyannos Vähemmän tai yhtä suuri kuin 0,5 μSv/h, huomattavasti alle kansallisten standardien, ja vuotuinen käyttäjän altistuminen vastaa yhtä kymmenesosaa luonnollisesta taustasäteilystä.
- Avaa mukauttaminen:Tukee asiakastuotteen ominaisuuksiin perustuvia räätälöityjä kuvaalgoritmeja, mikä mahdollistaa murtumien, kohdistusvirheiden, mittapoikkeamien ja muiden vikojen havaitsemisen täysin automaattisesti.
ND56X ei sovellu vain perinteiseen SMT-juoteliitoksen tarkastukseen, vaan myös laajalti sisäiseen rakenneanalyysiin sirupakkauksissa, antureissa, LED-valoissa, autoelektroniikassa, lääketieteellisissä laitteissa ja muilla aloilla. Se on ihanteellinen valinta T&K-validointiin ja{2}}pienten erien laadunvalvontaan.
V. Kuinka valita älykäs röntgen{1}}tarkastuslaite?
SMT-laitteiden valmistajana ymmärrämme, että laitevalinta määrää suoraan älykkäiden päivitysten onnistumisen. Tässä on kolme keskeistä seikkaa:
1. Nopeus ja tarkkuus: Nopeiden{1}}tahtien tuotantolinjavaatimusten täyttäminen
Valitse laitteet, jotka tukevat mikroni{0}}tason resoluutiota (esim. pienempi tai yhtä suuri kuin 5 μm) nopealla skannaustiloilla.
2. Ohjelmiston ja tekoälyn integrointiominaisuudet
Priorisoi mallit, jotka tukevat tekoäly{0}}viantunnistusta, saumatonta integrointia MES/SPC-järjestelmiin ja etädiagnostiikkaa OTA-päivitysmahdollisuudella.
3. Valmistajan tekninen tuki ja huolto
Röntgenlaitteet edustavat arvokasta-korkeaa-teknistä-estettä. SMT-laitteiden valmistajan valitseminen, jolla on paikalliset huoltotiimit, nopeat reagointimekanismit ja pitkäaikainen tekninen sitoutuminen, on ratkaisevan tärkeää tuotantolinjan vakaan toiminnan varmistamiseksi. NeoDen tarjoaa täyden elinkaaripalvelut asennuksesta ja käyttöönotosta prosessin optimointiin vuosittaiseen kalibrointiin, mikä varmistaa, että sijoituksesi tuottaa pysyvää arvoa.
Johtopäätös
Röntgentarkastus on pitkään ylittänyt roolinsa pelkkänä näytteenottotyökaluna, ja siitä on kehittynyt SMT:n älykkään valmistusekosysteemin korvaamaton laatukeskus ja tietomoottori. Se tekee aiemmin näkymättömästä juotoslaadusta läpinäkyvää ja muuttaa passiivisen seulonnan ennakoivaksi optimoinniksi, jolloin saavutetaan todellinen harppaus automaatiosta älykkääseen laadunhallintaan.
Nykypäivän korkean luotettavuuden ja tuotannon tuoton tavoittelussa sisäisen laadun läpinäkyvyyden hallitseminen merkitsee älykkään valmistuksen aloitteen tarttumista.
Tietoja NeoDenistä:NeoDen Tech on maailmanlaajuisesti johtava SMT-laitteiden valmistaja, joka tarjoaa keskitetysti{0}}SMT-ratkaisuja keräilykoneista ja uudelleenvirtausuuneista X-ray-tarkastusjärjestelmiin.
Ota yhteyttä teknisiin konsultteihimme jo tänäänselvittääksesi, kuinka ND56X X{1}}-ray-tarkastusjärjestelmä voi tarjota räätälöidyn älykkään päivitysratkaisun tuotantolinjallesi!
