Ostitko500 vastuksen pakkaus, vain murheelliseksi saadaksesi selville kuinka hyödytön olet noista värikkäistä renkaista uusissa vastuksissasi? Mietitkö, miksi he eivät voisi vain tulostaa vastuksen arvoa vastukseen ja helpottaa kaikkien elämää? Jos vastuksen värikoodien lukeminen kuulostaa sinulle vieraalta, lue sitten!
Voitteko kertoa, mikä on 4,7 kΩ: n vastus?
Koska vastukset ovat pieniä, on melko vaikea tulostaa numeroita tai vastusarvoja vastuksen pienelle pinta-alalle. Siten sen sijaan, että numerot tulostettaisiin suoraan vastukseen, käytetään vastuksen värikoodeja. Vastuksilla voi olla 3, 4, 5 tai 6 nauhaa. Värillisiä nauhoja käytetään osoittamaan vastus, toleranssi ja lämpötilakerroin.
Olemme koonneet yksinkertaisen oppaan selittämään vastuksen värikoodien takana olevat laskelmat. Vastuksen värikoodien lukeminen voi olla helppoa, kun ymmärrät jokaisen värillisen kaistan takana olevan matematiikan.
Aloittaminen: Vastuksen värikooditaulukko
Ennen matematiikkabittiin pääsemistä sinun on tiedettävä tärkeästä työkalusta, joka tunnetaan nimellä Resistor Colour Code Chart. Samoin kuin jaksollinen taulukko on välttämätön apteekille, Resistor-värikooditaulukko on paras ystäväsi vastuksen koodin purkamisessa. Löydät itsesi viittaavan tähän kaavioon usein, koska vastusarvon laskemiseen tarvittavat arvot kootaan tähän kaavioon. Lisätietoja sen käytöstä, kun tutkimme esimerkkejä myöhemmästä osiosta!
Onko olemassa helppo tapa muistaa nämä värit?
Ehdottomasti. Jos sinun on vaikea muistaa, mitä värejä vastuksen värikoodeissa on, kokeile näitä muistisivuja.
Lyhenne: BBROYGBVGW
Lause: Huono olut mätää nuoret sisuksemme, mutta vodka menee hyvin
Ison-Britannian BB Roylla on erittäin hyvä vaimo
Huonot pojat kilpailevat nuorista tytöistämme, mutta violetti yleensä voittaa
Aloittaminen: Ensimmäisen värillisen nauhan tunnistaminen
Tämä on kysymys, joka yleensä nousee ensin, koska emme voi aloittaa resistanssin laskemista vastuksen värikoodista, jos emme pysty saavuttamaan heidän lukusuuntaa ensinnäkin. Onneksi vastuksen värikoodissa on joitain visuaalisia vihjeitä, jotka antavat vastauksen!
Ilmeisin temppu tähän on se, että ennen toleranssikaistaa esiintyy enemmän tilaa. Nauhat eivät ole säännöllisesti erillään toisistaan, ja niiden voidaan nähdä ryhmiteltyinä kahteen osaan. Laita suurempi ryhmä vasemmalle ja lue vastus vasemmalta oikealle.
Ensimmäinen bändi on yleensä aina lähinnä loppua. Mutta näin ei välttämättä ole koko ajan.
Jos löydät kultaisen tai hopeanvärisen nauhan vastuksestasi, se on ehdottomasti toleranssinauha ja vastuksen viimeinen nauha. Joten ne kuuluvat vastuksen oikealle puolelle ja lukevat vastuksen vasemmalta oikealle.
Varmista myös, että tarkistat valmistajan ohjeista varmistaaksesi käytetyn vastuksen värikoodit. Jos mikään yllä olevista tavoista ei ole hyödyllinen, voit aina luottaa yleismittariin vastuksen mittaamiseen. Joskus tämä voi olla ainoa tapa selvittää vastus, varsinkin kun värinauhat naarmuuntuvat tai palavat.
Vastuksen värikoodien laskeminen

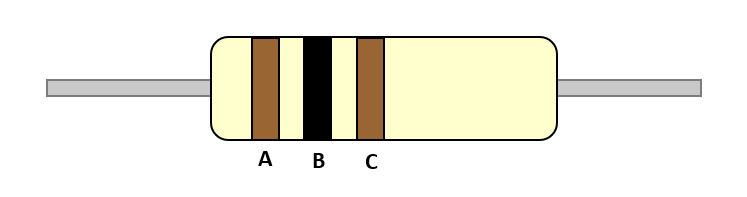

3-kaistaisen vastuksen värikoodi
3-kaistaisten vastusten värikoodien kohdalla kaksi ensimmäistä kaistaa merkitsevät aina vastusarvon kahta ensimmäistä numeroa, kun taas kolmas kaista edustaa kerrointa.
AB × C ± 20%
10 ×101± 20% =100 Ω ± 20%
Bändit:
V: 1. kaista - 1 merkittävä numero
B: 2. kaista - 2 merkitsevää numeroa
C: 3. kaista - kerroin
Tässä esimerkissä nauhat ovat ruskeat, mustat ja ruskeat. Ensimmäinen nauha on reunaa lähinnä oleva ruskea nauha. Etsimme vastuksen värikoodikaavion ja havaitsemme, että ruskealla on ensimmäinen merkittävä arvo 1 ja mustalla toinen merkittävä arvo 0. Kolmas nauha on ruskea, mikä tarkoittaa, että kerroin on 1. Kaavan avulla resistanssi lasketaan siten:
Koska 3-kaistaisella vastuksella ei ole neljää toleranssikaistaa, oletustoleranssin oletetaan olevan 20%.
4-kaistaisen vastuksen värikoodi
4-kaistaisen vastuksen värikoodi on yleisimmin käytetty vastus. Samoin kuin 3-kaistainen vastus, kaksi ensimmäistä kaistaa antavat aina vastusarvon ensimmäiset 2 numeroa. Kolmas kaista edustaa kerrointa, kun taas neljäs kaista edustaa toleranssia.
AB × C ± D%
12× 105±5% =1,200 kΩ ± 5%
Bändit:
V: 1. kaista - 1 merkittävä numero
B: 2. kaista - 2 merkitsevää numeroa
C: 3. kaista - kerroin
D: 4. kaista - suvaitsevaisuus
4-kaistaisen vastuksen värikoodia varten voimme aloittaa etsimällä ensin toleranssinauhan, koska se on yleensä kulta tai hopea. Toleranssikaista on myös helposti tunnistettavissa toleranssikaistan ja kertojakaistan välisen lisääntyneen aukon vuoksi. Tässä esimerkissä se on kultaa ja antaa siten toleranssin ± 5%, kun etsimme vastuksen värikoodikaaviota. Toisesta päästä alkaen ensimmäinen kaista tunnistetaan tällöin ruskeaksi, jolla on yksi merkittävä numero 1. Toinen kaista on punainen ja toisen merkitsevä numero 2. Kolmas kaista on vihreä, mikä tarkoittaa, että kerroin on 105. kaavan mukaan. Saatu vastus on 12 × 105=1200 kΩ. Lopuksi toleranssikaista, jonka tunnistimme kullaksi, antaa toleranssiarvoksi ± 5%.
Joskus 4-kaistaisen vastuksen värikoodille toleranssikaista voidaan jättää tyhjäksi, jolloin saadaan 3-kaistainen vastus. Tässä tapauksessa vastusarvo pysyisi samana, paitsi että toleranssi olisi ± 20% ikään kuin se olisi 3-kaistainen vastus.
5-kaistaisen vastuksen värikoodi
5 kaistaista vastusta ovat tarkempia vastuksia, ja niillä on ylimääräinen kaista kolmannelle merkitsevälle numerolle. Sellaiset kolme ensimmäistä kaistaa merkitsevät vastuksen merkittäviä numeroita ja kaikki muu siirtyy oikealle, jolloin neljäs kaista on kerroin ja viides kaista toleranssi.
ABC × D ± E%
475×100± 1% =475 Ω ± 1%
Bändit:
V: 1. kaista - 1 merkittävä numero
B: 2. kaista - 2 merkitsevää numeroa
C: 3. kaista - 3. merkittävä numero
D: 4. kaista - kerroin
E: 5. kaista - suvaitsevaisuus
Tässä esimerkissä toleranssikaista on ruskea ja se tunnistetaan lisääntyneellä tilalla itsensä ja kertojakaistan välillä. Vastuksen värikoodikaaviosta saadaan ruskean toleranssiarvo ± 1%. Toisesta päästä alkaen ensimmäinen nauha ja toinen nauha ovat keltaisia ja violetteja, mikä antaa 1stand 2: lle merkitsevän numeron 4 ja 7. Ylimääräinen kolmas kaista on sininen ja siten kolmas merkittävä luku on 5. Neljäs kaista on musta ja antaa kertoimen arvon 100. Kaavan avulla saadaan vastusarvo 475 × 100=475 Ω.
6-kaistaisen vastuksen värikoodi
6-kaistainen vastus on olennaisesti 5-kaistainen vastus, jossa on ylimääräinen rengas, joka merkitsee lämpötilakerrointa tai joskus vikaantumisastetta. Kuudennen nauhan yleisin väri on ruskea (100 ppm / K), mikä tarkoittaa, että jokaista 10 ° lämpötilan muutosta vastusarvo muuttuu 0,1%.
ABC × D ± E%, F
274 × 100 ± 2%, 250 ppm / K=274 Ω ± 2%, 250 ppm / K
Bändit:
V: 1. kaista - 1 merkittävä numero
B: 2. kaista - 2 merkitsevää numeroa
C: 3. kaista - 3. merkittävä numero
D: 4. kaista - kerroin
E: 5. kaista - suvaitsevaisuus
F: 6. kaista - lämpötilakerroin
Tässä esimerkissä vastuksen värikoodikaistat voidaan ryhmitellä kahteen ryhmään kertojakaistan ja toleranssikaistan välisen tilan mukaan. Aseta suurempi ryhmä vasemmalle ja pieni ryhmä oikealle ja lue vastus vasemmalta oikealle. Jälleen tarkistamme vastuksen värikoodikaavion punaisen, violetin ja keltaisen suhteen, ja ensimmäinen, toinen ja kolmas kaista antavat merkittävät numerot 2,7 ja 4 vastaavasti. Neljäs kaista on musta, jolloin kerroinarvo on 100. Siten saadaan vastusarvo 274 × 100=274Ω. Viides toleranssialue antaa toleranssiarvoksi ± 2%. Kuudes nauha on musta ja sen lämpötilakerroinarvo on 250 ppm / K.
Vastuksen värikaistan poikkeukset
Zero-ohmin vastukset
Zero-ohmin vastukset ovat vastuksia, jotka voidaan helposti tunnistaa yhdellä mustalla kaistallaan. Pohjimmiltaan se on lankalinkki, jonka ainoa tehtävä on yhdistää jäljet piirilevylle. Mutta miksi et käytä tavallista hyppyjohtoa tähän tarkoitukseen?

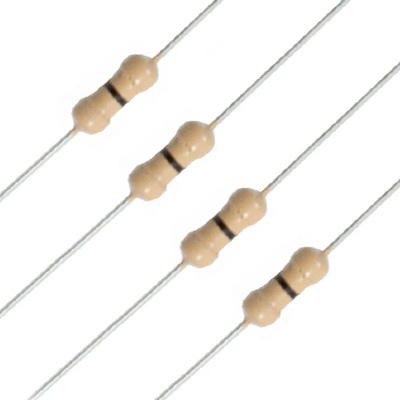

Zero-ohmin vastukset tunnistetaan niiden yhdellä mustalla kaistalla
(Lähde: ES Mobile)
Syy siihen, miksi ne on muotoiltu näyttämään vastuksilta, johtuu siitä, että useimpien piirilevyjen komponentit sijoitetaan automaattisilla koneilla sen sijaan, että ne asetettaisiin käsin käsin. Näyttämällä kuin vastus, valmistajat voivat käyttää samaa automaattista konetta sijoittamaan komponentit piirilevylle. Tämä poistaa erillisen koneen tarpeen hyppyjohtojen asentamiseksi.
Lisäksi nolla-ohmin vastukset voidaan irrottaa helpommin kuin hyppyjohdot. Tämä mahdollistaa mahdollisten suunnittelumuutosten tekemisen helposti tarvittaessa. Nolla-ohmin vastus voidaan helposti irrottaa ja korvata uusilla komponenteilla.
