1. Tehdessään PCB-suunnittelua, jotta voidaan täyttää ryhmä kaikki signaalilinjat täyttämään toleranssialueen kokonaispituus, käytä yleensä käärmettä lyhyemmän signaalilinjan kokonaispituuteen ryhmässä, jolla on pisin signaalilinjan pituus toleranssialue, käärme pitkän signaalilinjan prosessin ympärillä, tunnetaan yleisesti PCB-signaalin isometrisenä käsittelynä. Samanpituisen tavoitteena on täyttää saman signaaliryhmän ajoitussovitusvaatimukset.
2. Isometrisen alueen tulee noudattaa tiukasti eri liitäntöjen tai signaalien vaatimuksia, erityisiä viitemoduulimäärittelyjä. Jos olet epävarma, vahvista asia asiakkaalle ajoissa.
3. Ennen kuin käsitellään pisimmän signaalilinjan pituutta samassa ryhmässä, on ensimmäinen askel pisimmän signaalin pituuden optimoimiseksi.
4. Isometrinen käsittely tulee suorittaa koko signaalilinjan polun jälkeen tarkistaa, välttääkö se häiriölähteitä, tarkistaa, onko se pätevä.
5. Isometrinen käsittely, äänenkorkeus on parempi 4W, kuten tilarajoitukset, voidaan säätää 3W; isometrinen korkeussäätö 40-150milissa on sopiva, ei saa olla liian korkea; kulman pituus on vähintään 1,5 kertaa viivan leveys, yleinen ohjaus koon 6-10 mil, kuten linjan leveys 4mil, koko kulman ohjata kokoa kulman kulman 6 mil, kulma ei voi olla liian pieni, kuten kuvassa 1 näkyy.
Kuva 1 käärmeen kohdistusvaatimukset
6. Samanpituisia tulee yrittää käsitellä vaaka- tai pystysuunnassa, jotta vältetään käsittelemästä diagonaalia; käsittely ei voi olla liian hajallaan, pitäisi yrittää keskittyä käsittelyyn, jotta sen esteettinen, periaatteessa, on käsitellä signaalia, toinen ensimmäinen korjaus rivi vieressä sen puolella, ja sitten toinen pisin käsittely varmistaa. että tilankäyttö ja estetiikan kokonaissuunnittelu. Saman mallin sisällä samanpituista korkeutta tulee ohjata lähes samalla tavalla, älä eroa liikaa, kuten kuva 2.

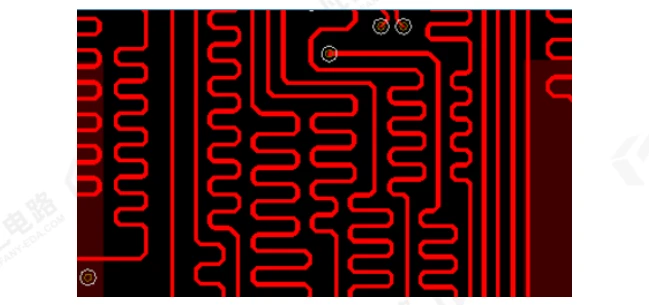

Kuva 2 PCB käärmeen pureman isometria
7. Käsiteltyään isometrinen, pitäisi tarkistaa sen viitekerros, älä salli sen poikkisegmentointia. PCB-kellosignaalit (yleensä clk) ja muut tärkeät signaalit ristisegmentoinnin välttämiseksi, ristisegmentointi johtaa äkillisiin muutoksiin signaalin impedanssissa.
8. Kun kohdistuksen vertailutaso virtalähdekerroksen poikki, on suositeltavaa, että kaksi teholähdekerrosta lisätään maakapasitanssiin täydellisen paluutien aikaansaamiseksi, kuten kuvassa 3 on esitetty.
Kuva 3 kohdistus qua split-käsittely
9. Differentiaalisignaalien tulee olla yhtä pitkiä aseman kanssa, joka on samanpituinen kytkemättömässä generoidussa lähellä samanpituisen, yhtä korkean ja leveän sisäisen referenssin sijaintia seuraavien kuvan 4 vaatimusten mukaisesti.
